รายละเอียดสินค้า:
|
การใช้งาน: | สำหรับ DIY | สัญจร: | แปรง |
---|---|---|---|
ความเร็ว (รอบต่อนาที): | 6-1600 รอบต่อนาที | พิมพ์: | มอเตอร์เกียร์ DC พร้อมตัวเข้ารหัส |
ประสิทธิภาพ: | IE 1 | การก่อสร้าง: | แม่เหล็กถาวร |
วัสดุ: | สแตนเลส | แรงดันไฟฟ้า: | 12v/24v |
แสงสูง: | มอเตอร์เกียร์แรงบิดสูง 37 มม.,มอเตอร์เกียร์แรงบิดสูงเพลานอกรีต,มอเตอร์เกียร์ DC ขนาดเล็ก Rosh |

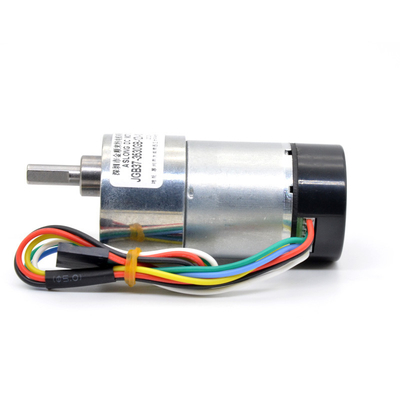

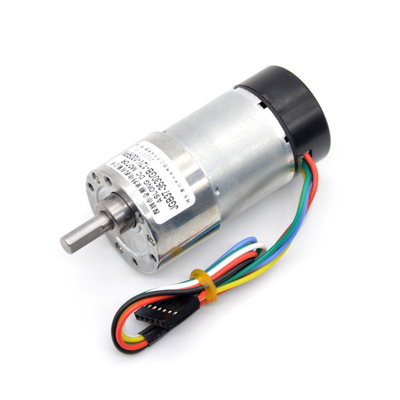

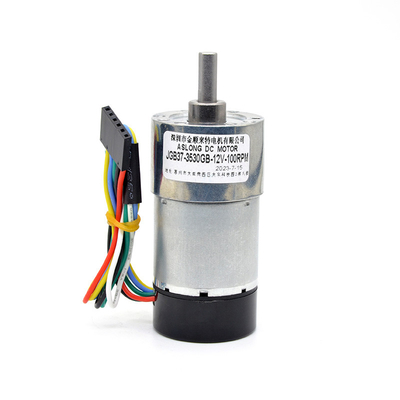

37mm 12v 24v 1600 Rpm มอเตอร์เกียร์แรงบิดสูง Dc พร้อมตัวเข้ารหัส
เส้นผ่านศูนย์กลาง 37 มม. กล่องเกียร์โลหะทั้งหมด 12 โวลต์ 24 โวลต์ DC มอเตอร์เกียร์พร้อมตัวเข้ารหัส 7 รอบต่อนาทีถึง 1600 รอบต่อนาที Gearmotor motop แรงบิดสูงเพลาประหลาด
บทนำของมอเตอร์
1.ชื่อมอเตอร์ : DC Gear Motor 12V 24V With Encoder &protective cover
2. แรงดันไฟฟ้ามี DC 12V และ DC 24V
3. DC 12V ;คุณสามารถเลือกความเร็วในการโหลดได้:
6รอบต่อนาที/10รอบต่อนาที/18.5รอบต่อนาที/30รอบต่อนาที/38รอบต่อนาที/56รอบต่อนาที/89รอบต่อนาที/167รอบต่อนาที/267รอบต่อนาที/500รอบต่อนาที/800รอบต่อนาที
แรงบิดสูงสุดระหว่าง 0.32 ถึง 41 KG.CM;แรงบิดแผงลอย: ระหว่าง 1.16-50KG.CM ขอแนะนำให้โหลดโครงการของคุณไม่เกินแรงบิดที่กำหนดเลือกความเร็วไม่โหลดใน DC 12V จะมีแรงบิดพิกัดและแรงบิดแผงที่สอดคล้องกัน โปรดดูตารางพารามิเตอร์ด้านล่าง
4. DC 24V ;คุณสามารถเลือกความเร็วในการโหลดได้:
12รอบต่อนาที/20รอบต่อนาที/37รอบต่อนาที/60รอบต่อนาที/76รอบต่อนาที/111รอบต่อนาที/178รอบต่อนาที/333รอบต่อนาที/533รอบต่อนาที/1000รอบต่อนาที/1600รอบต่อนาที
แรงบิดสูงสุดระหว่าง 0.4 ถึง 50 KG.CM;แรงบิดแผงลอย: ระหว่าง 1.7-60KG.CM ขอแนะนำให้โหลดโครงการของคุณไม่เกินแรงบิดที่กำหนดเลือกความเร็วรอบที่ไม่มีโหลดใน DC 24V จะมีแรงบิดพิกัดและแรงบิดแผงที่สอดคล้องกัน โปรดดูตารางพารามิเตอร์ด้านล่าง
5. ทิศทางการหมุนของมอเตอร์: CW หรือ CCW, Support Reversed;
ควบคุมการหมุนตามเข็มนาฬิกาหรือทวนเข็มนาฬิกาของมอเตอร์โดยเปลี่ยนวิธีการเชื่อมต่อขั้วไฟฟ้าบวกและขั้วลบ

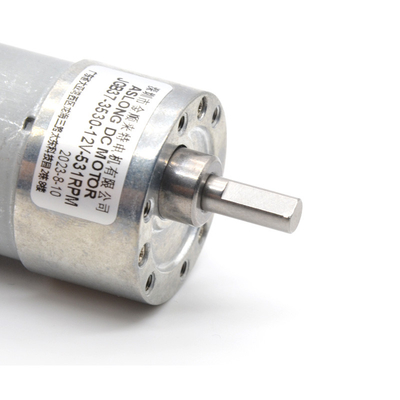

6. รูปร่างเพลาของมอเตอร์ : ชนิด D โปรดดูแผนภูมิขนาดด้านล่างสำหรับขนาดทั้งหมดของมอเตอร์
7. วัสดุเกียร์: เกียร์โลหะทำให้มอเตอร์มีอายุการใช้งานยาวนานขึ้น
8. ความเร็วของมอเตอร์สามารถปรับได้โดยใช้ตัวควบคุมความเร็ว
9. มอเตอร์มีเสียงรบกวนมาตรฐานเมื่อทำงานหากโครงการของคุณมีข้อกำหนดเกี่ยวกับเสียงรบกวนในการทำงานของมอเตอร์ โปรดปรึกษาเราก่อนซื้อเราจะให้คำแนะนำแก่คุณขอขอบคุณ.
เมื่อมอเตอร์กลับด้าน เสียงการทำงานของมอเตอร์จะมากกว่าการหมุนไปข้างหน้า ซึ่งเป็นเรื่องปกติ
10. มอเตอร์นี้เหมาะสำหรับอุปกรณ์ไมโครอัตโนมัติที่หลากหลายตราบใดที่คุณยืนยันว่าแรงดันไฟฟ้าของมอเตอร์และแรงบิดที่คุณเลือกนั้นเหมาะสมกับแรงดันและโหลดของโครงการของคุณก่อนซื้อ ไม่มีการจำกัดขอบเขตการใช้มอเตอร์นี้
ตัวอย่างเช่น รถของเล่น ;ม่านไฟฟ้า ;มอเตอร์บิลบอร์ด ;เครื่องใช้ในครัวเรือน ฯลฯ

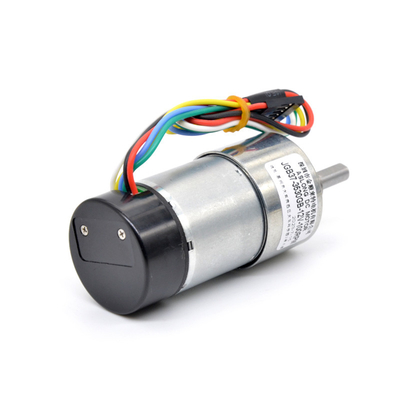

แนะนำตัวเข้ารหัส
1. คุณสมบัติที่โดดเด่น: ตัวเข้ารหัสมอเตอร์นี้มอเตอร์มีฟังก์ชั่นการวัดความเร็ว
2. ตัวเข้ารหัสมีประสิทธิภาพสูงและเป็นตัวเข้ารหัสแม่เหล็กแบบเพิ่มหน่วยสองช่องและสามช่องสามารถปรับให้เข้ากับสภาพแวดล้อมที่รุนแรงตัวเข้ารหัสแม่เหล็กแต่ละตัวมีตารางแม่เหล็กและความไวแม่เหล็กเพื่อตรวจจับมอเตอร์มุมเฟสพื้นที่สี่เหลี่ยมจัตุรัสของสองช่องสัญญาณของเอาต์พุตเป็นคลื่นสี่เหลี่ยม 90 องศาเซลเซียส มอเตอร์มีสองสายสัญญาณ มอเตอร์หมุนหนึ่งรอบ เอาต์พุตแต่ละคลื่น 16 คลื่น
ต่อไปนี้เป็นไดอะแกรมของการเชื่อมต่อตัวเข้ารหัสวงจรเอาท์พุต ;เอาท์พุทคลื่นสี่เหลี่ยม
วิธีการเดินสายไฟ
เส้นสีแดง : ขั้วบวกของแหล่งจ่ายไฟ DC เชื่อมต่อกับมอเตอร์
สายสีดำ : ขั้วลบของแหล่งจ่ายไฟ DC เชื่อมต่อกับมอเตอร์
สายสีเขียว : กราวด์เซนเซอร์
สายสีน้ำเงิน : แหล่งจ่ายไฟเซนเซอร์
สายสีเหลือง : สัญญาณ A จุดเอาท์พุต
เส้นสีขาว : จุดเอาท์พุตสัญญาณ B
โครงสร้าง :
1. ใช้เกียร์โลหะทั้งหมด
2. ขดลวดทองแดงบริสุทธิ์ที่มีค่าการนำไฟฟ้าสูงมากและทนต่ออุณหภูมิสูง
3. มอเตอร์มีตัวเข้ารหัสคุณสามารถวัดจำนวนรอบได้
4. ใช้เกียร์คุณภาพสูง เกียร์ได้รับความร้อนและทนต่อการสึกหรอ ทำให้มอเตอร์มีอายุการใช้งานยาวนานขึ้น
5. มอเตอร์ของลิงค์นี้ไม่มีฝาครอบป้องกันหากคุณต้องการมอเตอร์ที่มีฝาครอบป้องกัน โปรดติดต่อเราก่อนซื้อ
ตารางพารามิเตอร์มอเตอร์:
ภาระงานโครงการของคุณไม่ควรเกินแรงบิดที่กำหนดของมอเตอร์ มิฉะนั้น อายุการใช้งานของมอเตอร์จะลดลง
พารามิเตอร์ในตารางด้านล่างเป็นพารามิเตอร์สำหรับการเชื่อมต่อมอเตอร์ที่กำหนดแรงดันไฟฟ้า 12v / 24v
หากมอเตอร์เชื่อมต่อกับอินพุตแรงดันไฟฟ้าที่ไม่มีพิกัด พารามิเตอร์ทั้งหมดของมอเตอร์จะเปลี่ยนไป
JGB37-3530 อัตราโวลต์ DC12V | |||||||||||
อัตราส่วนการลด | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
ไม่มีกระแสโหลด (ma) | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 |
ไม่มีโหลด RPM | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
แรงบิดโหลด (กก. ซม.) | 0.3 | 0.38 | 0.7 | 1.14 | 2.1 | 3.4 | 5 | 6.3 | 10 | 19 | 30 |
โหลด RPM | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
กระแสโหลด (ma) | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 |
แรงบิดสูงสุด (Kg.cm) | 1 | 1.S2 | 2.8 | 4.5 | 8.4 | 13 | 20 | 25 | สูงสุด 40KG | ||
ความยาวกล่องเกียร์ (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
JGB37-3530 อัตราโวลต์ DC24V | |||||||||||
อัตราส่วนการลด | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
ไม่มีกระแสโหลด (ma) | <S0 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <S0 |
ไม่มีโหลด RPM | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
แรงบิดโหลด (กก. ซม.) | 0.2 | 0.29 | 0.54 | 1.1 | 1.6 | 2.61 | 3.7 | 4.8 | 7.8 | 14 | 23 |
โหลด RPM | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5.6 |
กระแสโหลด (ma) | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 |
แรงบิดสูงสุด (Kg.cm) | 1 | 1.16 | 2.1 | 4.4 | 6.4 | 10 | 14.8 | 19 | สูงสุด 31KG | ||
ความยาวเกียร์ (มม.) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
คุณสามารถซื้อมอเตอร์ JGB37-3530 พร้อมตัวเข้ารหัส | |
หากคุณต้องการแยกมอเตอร์ คุณสามารถเลือกมอเตอร์ JGB37-3530 เท่านั้น | |
เรายังมีมอเตอร์ 3530C |
