รายละเอียดสินค้า:
|
การใช้งาน: | สำหรับ Robot Smart Car Electronic | สัญจร: | แปรง |
---|---|---|---|
ความเร็ว (รอบต่อนาที): | 15-20000 รอบต่อนาที | พิมพ์: | 545 Dc Gear Motor พร้อมตัวเข้ารหัส |
ประสิทธิภาพ: | IE 1 | การก่อสร้าง: | แม่เหล็กถาวร |
วัสดุ: | สแตนเลส | แรงดันไฟฟ้า: | 6V/12V/24V |
แสงสูง: | มอเตอร์เกียร์ลดความเร็ว 2000 รอบต่อนาที,มอเตอร์เกียร์ลดความเร็ว Rosh,มอเตอร์เกียร์โลหะขนาดเล็ก 2000 รอบต่อนาที |

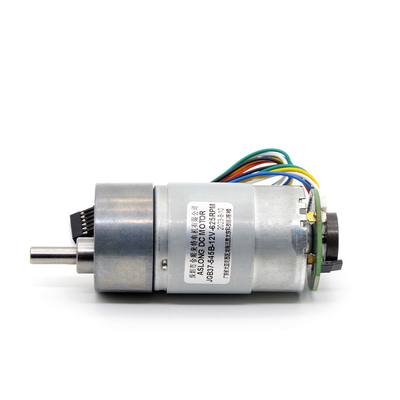

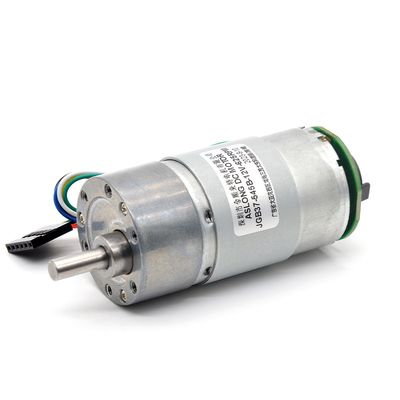

เกียร์ลดความเร็วโลหะ 2000 RPM เครื่องยนต์ แรงบิดสูง 24V DC พร้อมตัวเข้ารหัส
24V DC 15 ถึง 2000 RPM เกียร์ลดความเร็วแรงบิดสูง เครื่องยนต์ พร้อมตัวเข้ารหัส Holzer & Metal Gearbox
มอเตอร์เกียร์ลดความเร็วข้อมูลจำเพาะ
① ชื่อของมอเตอร์: DC Geared Motor พร้อม Encoder
② แรงดันไฟฟ้าที่คุณสามารถเลือกได้สำหรับมอเตอร์นี้คือ DC 6V ;DC 12V และ DC 24V
③ หลังจากที่คุณเลือกแรงดันไฟฟ้าของมอเตอร์แล้ว คุณสามารถเลือกความเร็วใดความเร็วหนึ่งต่อไปนี้เพื่อซื้อความเร็วต่อไปนี้หมายถึงความเร็วขณะไม่มีโหลดของมอเตอร์ ไม่ใช่ความเร็วของโหลด
ตัวอย่างเช่น 4RPM หมายความว่ามอเตอร์หมุน 4 ครั้งต่อนาทีโดยไม่มีโหลด
กระแสตรง 6V ;คุณสามารถเลือกความเร็วในการโหลดได้:
4rpm/6rpm/11rpm/19rpm/24rpm/35rpm/55rpm/104rpm/166rpm/312rpm/500rpm.
กระแสตรง 12V ;คุณสามารถเลือกความเร็วในการโหลดได้:
8 รอบต่อนาที/12 รอบต่อนาที/23 รอบต่อนาที/37 รอบต่อนาที/47 รอบต่อนาที/70 รอบต่อนาที/110 รอบต่อนาที/208 รอบต่อนาที/332 รอบต่อนาที/625 รอบต่อนาที/1000 รอบต่อนาที
กระแสตรง 24V ;คุณสามารถเลือกความเร็วในการโหลดได้:
15 รอบต่อนาที/24 รอบต่อนาที/46 รอบต่อนาที/75 รอบต่อนาที/95 รอบต่อนาที/140 รอบต่อนาที/223 รอบต่อนาที/415 รอบต่อนาที/660 รอบต่อนาที/1250 รอบต่อนาที/2000 รอบต่อนาที
เลือกความเร็วใดความเร็วหนึ่ง จะมีแรงบิดพิกัดโหลดที่สอดคล้องกัน ดังนั้นเมื่อคุณเลือกความเร็วไม่โหลดของมอเตอร์ เราขอแนะนำให้คุณอ้างอิงแรงบิดพิกัดโหลดของมอเตอร์ตามภาระของโครงการแทน แรงบิดของแผงลอยของมอเตอร์
ความเร็วของมอเตอร์นั้นแตกต่างกัน และแรงบิดของมอเตอร์ก็ต่างกันด้วยตัวอย่างเช่น พารามิเตอร์มอเตอร์ที่คุณเลือกคือ 12v 8rpm แรงบิดของมอเตอร์คือ 35KG.CM หากพารามิเตอร์มอเตอร์ที่คุณเลือกคือ 12v 1000rpm และแรงบิดของมอเตอร์คือ 0.5KG.CMดังนั้น ยิ่งคุณเลือกความเร็วมอเตอร์ต่ำ แรงบิดของมอเตอร์ก็จะยิ่งมากขึ้นในทางกลับกัน ยิ่งคุณเลือกความเร็วสูงเท่าใด แรงบิดของมอเตอร์ก็จะยิ่งน้อยลงเท่านั้น
บางคนคงจะสงสัยหากซื้อความเร็วสูงสุดของมอเตอร์นี้ เช่น 1,000 รอบต่อนาที หากเราลดความเร็วของมอเตอร์จาก 1,000 รอบต่อนาทีเป็น 8 รอบต่อนาที เมื่อมอเตอร์ทำงานที่ 8 รอบต่อนาที แรงบิดของมอเตอร์จะสูงถึง 35 กิโลกรัมหรือไม่
มันเป็นไปไม่ได้.เมื่อปรับความเร็วของมอเตอร์แล้ว แรงบิดของมอเตอร์ก็จะลดลงตามความเร็วที่ลดลงด้วยตัวอย่างเช่น ความเร็วของมอเตอร์ที่คุณซื้อคือ 1,000 รอบต่อนาที และแรงบิดของมอเตอร์คือ 0.5KG.CMเมื่อคุณลดความเร็วของมอเตอร์ แรงบิดของมอเตอร์จะต่ำกว่า 0.5KGหากความเร็วของมอเตอร์ลดลงอย่างมาก แรงบิดของมอเตอร์ก็จะลดลงอย่างมากเช่นกัน
หากคุณซื้อความเร็วต่ำสุดของมอเตอร์นี้ เช่น 8 รอบต่อนาที แรงบิดของมอเตอร์คือ 35 กิโลกรัม หากคุณลดความเร็วของมอเตอร์จาก 8 รอบต่อนาทีเป็น 1 รอบต่อนาที แรงบิดของมอเตอร์ก็จะต่ำกว่า 35 กิโลกรัมด้วย
ดังนั้นคุณต้องพิจารณาว่าแรงบิดสุดท้ายของมอเตอร์สามารถเข้าถึงโหลดของโครงการของคุณหรือไม่หลังจากที่มอเตอร์ถูกชะลอตัวถ้าไม่เช่นนั้น คุณต้องพิจารณาเลือกความเร็วที่ต่ำกว่าอื่นๆ หรือมอเตอร์อื่นๆ
คุณสามารถติดต่อเราเกี่ยวกับหลักการของการเปลี่ยนแปลงแรงบิดด้วยความเร็ว เราสามารถช่วยคุณหลีกเลี่ยงการซื้อผิดพลาด ขอบคุณ!
④ สมมติว่าพารามิเตอร์ของมอเตอร์ที่คุณซื้อคือ 12v 8rpm ช่วงความเร็วที่ปรับได้ของมอเตอร์คือ 0rpm ถึง 8rpm นั่นคือความเร็วที่คุณเลือกซื้อคือช่วงที่ปรับได้ความเร็วสูงสุด
⑤ ทิศทางการหมุนของมอเตอร์: CW หรือ CCW, รองรับการกลับด้าน;
ควบคุมการหมุนของมอเตอร์ตามเข็มนาฬิกาหรือทวนเข็มนาฬิกาโดยเปลี่ยนวิธีการเชื่อมต่อขั้วบวกและขั้วลบ
⑥ รูปร่างของเพลาของมอเตอร์: เส้นผ่านศูนย์กลางของเพลามอเตอร์คือ 6 มม. โปรดดูแผนภูมิขนาดด้านล่างสำหรับขนาดทั้งหมดของมอเตอร์
⑦ วัสดุเกียร์: เฟืองโลหะทำให้มอเตอร์ใช้งานได้นานขึ้น
⑧ มอเตอร์มีเสียงรบกวนมาตรฐานเมื่อทำงานหากโครงการของคุณมีข้อกำหนดเกี่ยวกับเสียงรบกวนในการทำงานของมอเตอร์ โปรดปรึกษาเราก่อนซื้อเราจะให้คำแนะนำแก่คุณขอขอบคุณ.
เมื่อมอเตอร์กลับด้าน เสียงการทำงานของมอเตอร์จะมากกว่าการหมุนไปข้างหน้า ซึ่งเป็นเรื่องปกติ
⑨ มอเตอร์นี้เหมาะสำหรับอุปกรณ์อัจฉริยะหลายประเภท แต่คุณต้องตรวจสอบอย่างรอบคอบว่าขนาด แรงดันไฟฟ้า ความเร็ว และแรงบิดของมอเตอร์นั้นเหมาะสมกับอุปกรณ์ของคุณหรือไม่ก่อนซื้อ
ต่อไปนี้เป็นการแนะนำตัวเข้ารหัส
① สัญญาณเอาท์พุต: คลื่นสี่เหลี่ยม (ค่าเริ่มต้น) เฟส AB
② ช่วงอุณหภูมิในการทำงาน: -40 องศาเซลเซียส ถึง 120 องศาเซลเซียส
③ ตัวเข้ารหัสนี้เป็นตัวเข้ารหัสแม่เหล็กแบบเพิ่มหน่วยสองช่องและสามช่องเหมาะสำหรับใช้ในสภาพแวดล้อมที่รุนแรงตัวเข้ารหัสแม่เหล็กแต่ละตัวมีตารางแม่เหล็กและความไวแม่เหล็กเพื่อตรวจจับมอเตอร์เอาต์พุตมีสองช่องสัญญาณที่มีมุมเฟสพื้นที่สี่เหลี่ยมจัตุรัส 90 องศาคลื่นสี่เหลี่ยมมอเตอร์หมุนหนึ่งครั้ง และสัญญาณ A และ B จะส่งสัญญาณออก 16 พัลส์แต่ละอัน
④ ข้อมูลจำเพาะของตัวเข้ารหัส: ตัวเข้ารหัส AB สองเฟส แรงดันสัญญาณพื้นฐาน 17 สาย 3.3V หรือ 5V
⑤ ข้อกำหนดการเดินสายไฟ: ขั้วต่อขั้วต่อ XH2.5-6PIN

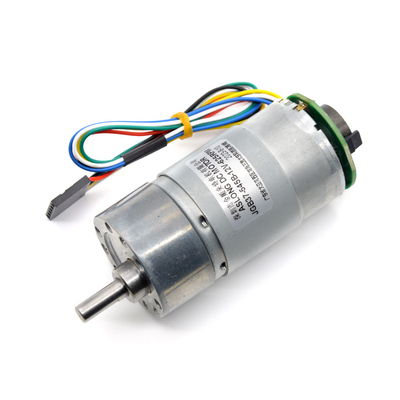

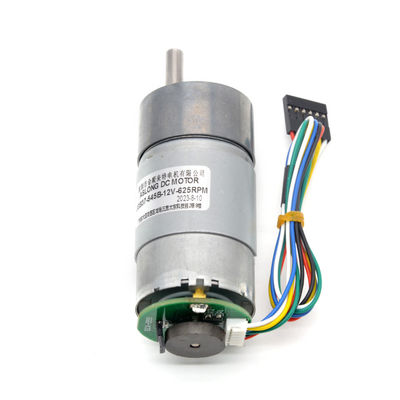

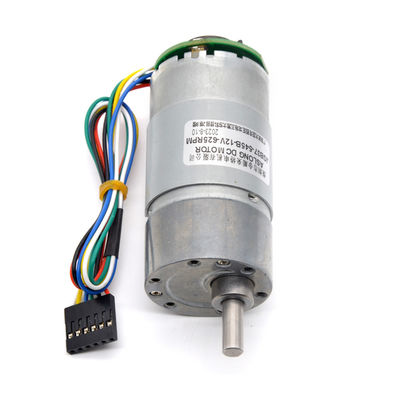

การแนะนำการเชื่อมต่อของตัวเข้ารหัส
(1) เส้นสีแดง: ขั้วบวกของมอเตอร์เชื่อมต่อกับขั้วบวกของแหล่งจ่ายไฟ DC
(2) เส้นสีดำ: ขั้วลบของมอเตอร์ต่อขั้วลบของแหล่งจ่ายไฟกระแสตรง
(3) เส้นสีเขียว: Hall Sensor GND
(4) เส้นสีน้ำเงิน: แหล่งจ่ายไฟของเซนเซอร์ (Hall Sensor Vcc)
(5) เส้นสีเหลือง: จุดส่งสัญญาณ A (Hall Sensor A Vout)
(6) เส้นสีขาว: จุดเอาท์พุตสัญญาณ B (Hall Sensor B Vout)
แผ่นข้อมูล:
รุ่น:JGB37-545B | ไม่โหลด | กำลังโหลด | แผงลอย | กระปุกเกียร์ ความยาว |
|||||
อัตราส่วนการลด | พิกัดโวลต์ | ||||||||
ความเร็ว | ปัจจุบัน | แรงบิด | ความเร็ว | ปัจจุบัน | แรงบิด | ปัจจุบัน | |||
วี | RPM | mA | กก.ซม. | RPM | อา | KG.CM | อา | mm | |
6.3 | 6 | 500 | 100 | 0.2 | 400 | 0.45 | 1.5 | 1.8 | 19 |
10 | 6 | 312 | 100 | 04 | 260 | 045 | 25 | 18 | 19 |
19 | 6 | 166 | 100 | 0.8 | 140 | 0.45 | 4.7 | 1.8 | 22 |
30 | 6 | 104 | 100 | 1.2 | 88 | 0.45 | 7.5 | 18 | 22 |
56 | 6 | 55 | 100 | 22 | 47 | 0.45 | 14 | 18 | 24 |
90 | 6 | 35 | 100 | 32 | 29 | 0.45 | 22 | 1.8 | 24 |
131 | 6 | 24 | 100 | 52 | 20 | 045 | 32 | 1.8 | 265 |
168 | 6 | 19 | 100 | 67 | 15 | 045 | 35 | แบนล็อค | 265 |
270 | 6 | 11 | 100 | 10 | g | 0.45 | 35 | 265 | |
506 | 6 | 6 | 100 | 20 | 5 | 0.45 | 35 | 29 | |
810 | 6 | 4 | 100 | 32 | 3 | 0.45 | 35 | 29 | |
63 | 12 | 1000 | 200 | 0.5 | 800 | 1 | 3 | 5 | 19 |
10 | 12 | 625 | 200 | 08 | 530 | 1 | 5 | 5 | 19 |
19 | 12 | 332 | 200 | 1.4 | 280 | 1 | 94 | 5 | 22 |
30 | 12 | 208 | 200 | 1.5 | 176 | 1 | 15 | 5 | 22 |
56 | 12 | 110 | 200 | 45 | 95 | 1 | 28 | 5 | 24 |
90 | 12 | 70 | 200 | 72 | 58 | 1 | 35 | แบนล็อค | 24 |
131 | 12 | 47 | 200 | 105 | 40 | 1 | 35 | 265 | |
168 | 12 | 37 | 200 | 135 | 30 | 1 | 35 | 265 | |
270 | 12 | 23 | 200 | 216 | 19 | 1 | 35 | 265 | |
506 | 12 | 12 | 200 | 35 | 10 | 1 | 35 | 29 | |
810 | 12 | 8 | 200 | 35 | 65 | 1 | 35 | 29 | |
63 | 24 | 2000 | 400 | 01 | 1660 | 1.9 | 6 | 11 | 19 |
10 | 24 | 1250 | 400 | 1.6 | 1050 | 1.9 | 10 | 11 | 19 |
19 | 24 | 660 | 400 | 03 | 558 | 1.9 | 19 | ชม | 22 |
30 | 24 | 415 | 400 | 3.9 | 350 | 1.9 | 30 | 11 | 22 |
56 | 24 | 223 | 400 | 09 | 187 | 1.9 | 35 | แบนล็อค | 24 |
90 | 24 | 140 | 400 | 14 | 115 | 1.9 | 35 | 24 | |
131 | 24 | 95 | 400 | 20 | 80 | 1.9 | 35 | 265 | |
168 | 24 | 75 | 400 | 26 | 62 | 1.9 | 35 | 265 | |
270 | 24 | 46 | 400 | 35 | 38 | 1.9 | 35 | 265 | |
506 | 24 | 24 | 400 | 35 | 20 | 1.9 | 35 | 29 | |
810 | 24 | 15 | 400 | 35 | 13 | 1.9 | 35 | 29 |
