รายละเอียดสินค้า:
|
| การใช้งาน: | เครื่องใช้ในบ้าน,จักรยานไฟฟ้า | สัญจร: | แปรง |
|---|---|---|---|
| ความเร็ว (รอบต่อนาที): | 12-1360 รอบต่อนาที | พิมพ์: | มอเตอร์เกียร์พร้อมตัวเข้ารหัส |
| ประสิทธิภาพ: | IE 1 | การก่อสร้าง: | แม่เหล็กถาวร |
| วัสดุ: | สแตนเลส | แรงดันไฟฟ้า: | 6V/12V/24V |
| แสงสูง: | มอเตอร์เกียร์ DC ขนาดเล็ก 60 รอบต่อนาที,มอเตอร์เข้ารหัส DC ขนาดเล็ก 25 มม.,มอเตอร์ DC ตัวเข้ารหัส 60 รอบต่อนาที |
||

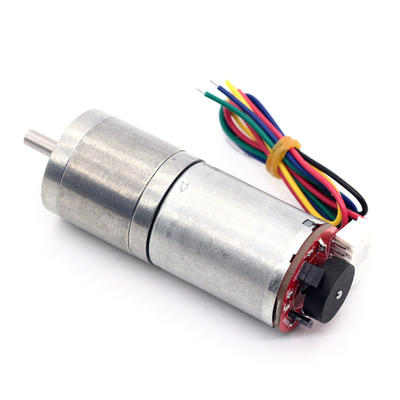

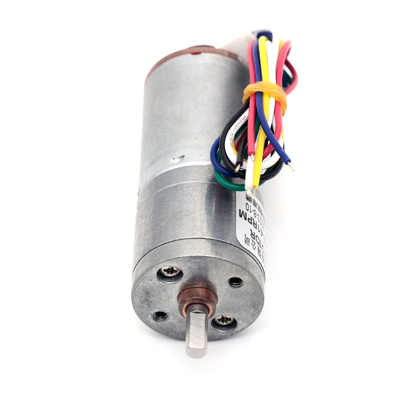

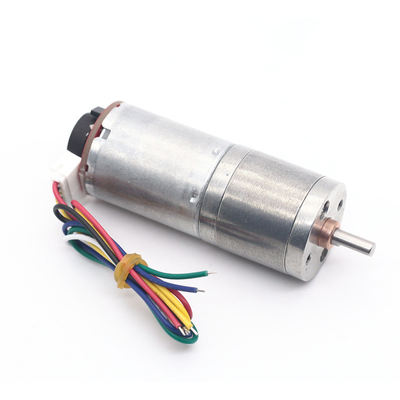

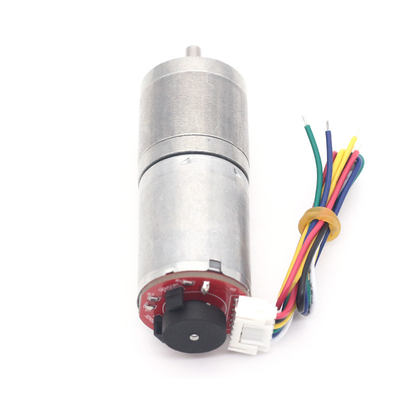

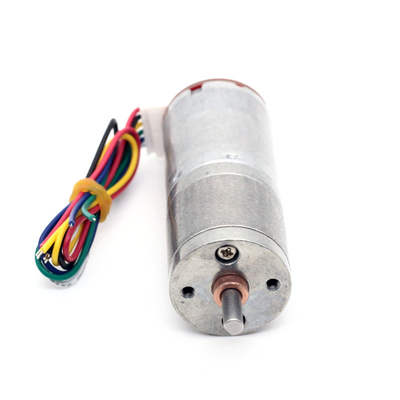

ตัวเข้ารหัสขนาด 25 มม. มอเตอร์เกียร์ DC ขนาดเล็กแรงบิดสูง 6v 60RPM แม่เหล็กถาวร
มอเตอร์เกียร์ Dc ขนาด 25 มม. พร้อมตัวเข้ารหัส 6v 12v 24v มอเตอร์ไฟฟ้าแรงบิดสูง
แรงดันไฟฟ้า: DC6V 12V 24V
ความเร็วในการโหลด: 12RPM, 16RPM, 35RPM, 60RPM, 77RPM, 130RPM, 170RPM, 280RPM, 620RPM, 1360RPM
ข้อผิดพลาด: ±5%
เส้นผ่านศูนย์กลางของมอเตอร์: 24.5mm
เครื่องยนต์ ความยาวลำตัว: 40 มม. (อ้างอิง)
เส้นผ่านศูนย์กลางของเพลาขาออก: 4mm (D-พิมพ์)
ความยาวเพลาขาออก: ประมาณ 9.5mm
เส้นผ่าศูนย์กลางกระปุก: 25mm
รายละเอียดขนาดกระปุก โปรดดูตาราง
วิธีการเดินสายไฟ:
ลวดสีแดง - แหล่งจ่ายไฟบวกของมอเตอร์ (+)(เปลี่ยนค่าบวกและค่าลบของมอเตอร์ การหมุนจะเปลี่ยนไป)
ลวดสีขาว - แหล่งจ่ายไฟเชิงลบของมอเตอร์ (-)(เปลี่ยนค่าบวกและค่าลบของมอเตอร์ การหมุนจะเปลี่ยนไป))
สายเหลือง - สัญญาณป้อนกลับ (รอบเดียวมอเตอร์มี 11 สัญญาณ)
Green Wire - สัญญาณป้อนกลับ (มอเตอร์ 1 รอบมี 11 สัญญาณ)
Blue Wire - บวกของแหล่งจ่ายไฟตัวเข้ารหัส (+) (3.3-5V) ไม่ผิด
Black Wire - ค่าลบของแหล่งจ่ายไฟตัวเข้ารหัส (-) (3.3-5V) ไม่ผิด
แผ่นข้อมูล:
| ไม่โหลด | เอาท์พุต | แผงลอย | ||||||||
| จัดอันดับแรงดันไฟฟ้า | rpm | ปัจจุบัน(ม.) | rpm | ปัจจุบัน(ม.) | แรงบิด (กก.ซม.) | เอาท์พุท(W) | แรงบิด (Kg.cm) | ปัจจุบัน(ม.) | อัตราส่วน (1:1) | ขนาด(L) |
| 6v | 1363 | 80 | 1090 | 380 | 0.1 | 2 | 0.8 | 900 | 4.4 | 18 |
| 6v | 646 | 80 | 516 | 380 | 0.23 | 2 | 1.5 | 900 | 9.6 | 17.5 |
| 6v | 281 | 80 | 238 | 380 | 0.5 | 2 | 4 | 900 | 21 | 19 |
| 6v | 176 | 80 | 150 | 380 | 0.85 | 2 | 5 | 900 | 35 | 21 |
| 6v | 133 | 80 | 113 | 380 | 1.1 | 2 | 6 | 900 | 45 | 21 |
| 6v | 77 | 80 | 65 | 380 | 1.95 | 2 | 10 | 900 | 78 | 23 |
| 6v | 58 | 80 | 46 | 380 | 3 | 2 | 15 | 900 | 103 | 25 |
| 6v | 35 | 80 | 28 | 380 | 4 | 2 | 25 | 900 | 171 | 25 |
| 6v | 26 | 80 | 20 | 380 | 5 | 2 | 35 | 900 | 226 | 27 |
| 6v | 16 | 80 | 13 | 380 | 9 | 2 | ต้องห้าม | 900 | 377 | 27 |
| 6v | 12 | 80 | 10 | 380 | 10 | 2 | ต้องห้าม | 900 | 500 | 18 |
| 12v | พ.ศ. 2474 | 50 | 1351 | 250 | 0.11 | 4 | 0.44 | 1200 | 4.4 | 17.5 |
| 12v | 915 | 50 | 640 | 250 | 0.24 | 4 | 1 | 1200 | 9.6 | 19 |
| 12v | 399 | 50 | 279 | 250 | 0.55 | 4 | 2.2 | 1200 | 21 | 21 |
| 12v | 250 | 50 | 175 | 240 | 0.95 | 4 | 38 | 1200 | 35 | 21 |
| 12v | 188 | 50 | 131 | 240 | 1.26 | 4 | 5 | 1200 | 45 | 23 |
| 12v | 108 | 50 | 75 | 240 | 2.1 | 4 | 8.4 | 1200 | 78 | 23 |
| 12v | 82 | 50 | 57 | 240 | 2.88 | 4 | 11 | 1200 | 103 | 25 |
| 12v | 50 | 50 | 40 | 240 | 4.78 | 4 | 18 | 1200 | 171 | 25 |
| 12v | 37 | 50 | 29 | 240 | 6.3 | 4 | 14 | 1200 | 226 | 27 |
| 12v | 22 | 50 | 17 | 240 | 10 | 4 | ต้องห้าม | 1200 | 377 | 27 |
| 12v | 17 | 50 | 13 | 240 | 14 | 4 | ต้องห้าม | 1200 | 500 | 18 |
| 24v | 863 | 10 | 604 | 70 | 0.083 | 1 | 0.4 | 220 | 4.4 | 17.5 |
| 24v | 409 | 10 | 280 | 70 | 0.17 | 1 | 0.88 | 220 | 9.6 | 19 |
| 24v | 178 | 10 | 125 | 70 | 0.4 | 1 | 2 | 220 | 21 | 21 |
| 24v | 111 | 10 | 80 | 70 | 0.64 | 1 | 3.2 | 220 | 35 | 21 |
| 24v | 84 | 10 | 60 | 70 | 0.85 | 1 | 4.2 | 220 | 45 | 23 |
| 24v | 48 | 10 | 35 | 70 | 1.4 | 1 | 7.4 | 220 | 78 | 23 |
| 24v | 36 | 10 | 25 | 70 | 1.9 | 1 | 9.5 | 220 | 103 | 23 |
| 24v | 22 | 10 | 15 | 70 | 3.2 | 1 | 16 | 220 | 171 | 25 |
| 24v | 17 | 10 | 12 | 70 | 4.2 | 1 | 21 | 220 | 226 | 25 |
| 24v | 10 | 10 | 7 | 70 | 7 | 1 | 35 | 220 | 377 | 27 |
| 24v | 7.5 | 10 | 5 | 70 | 9.5 | 1 | 47 | 220 | 500 | 27 |
